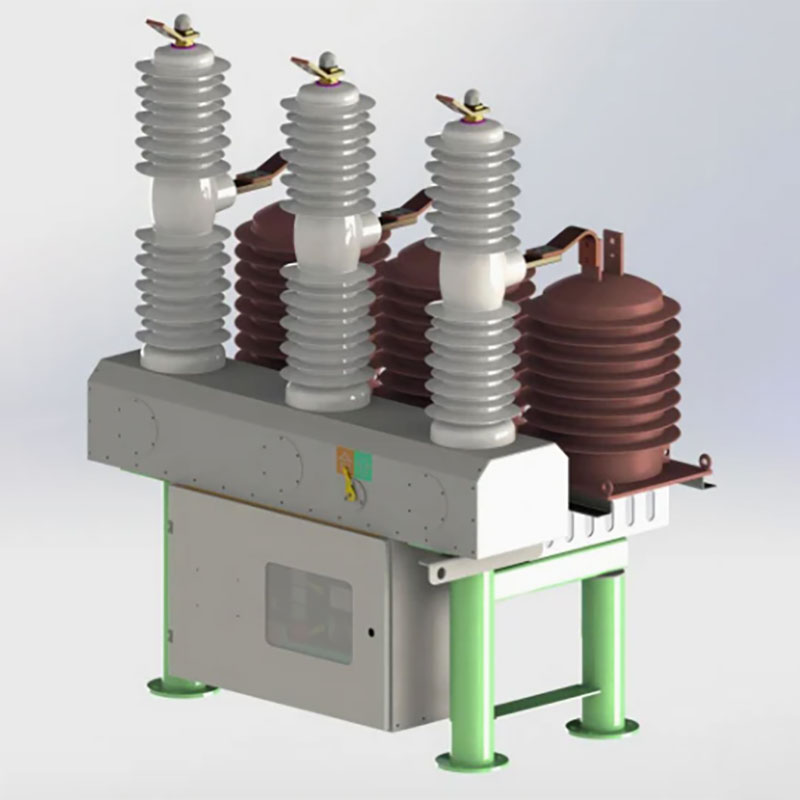

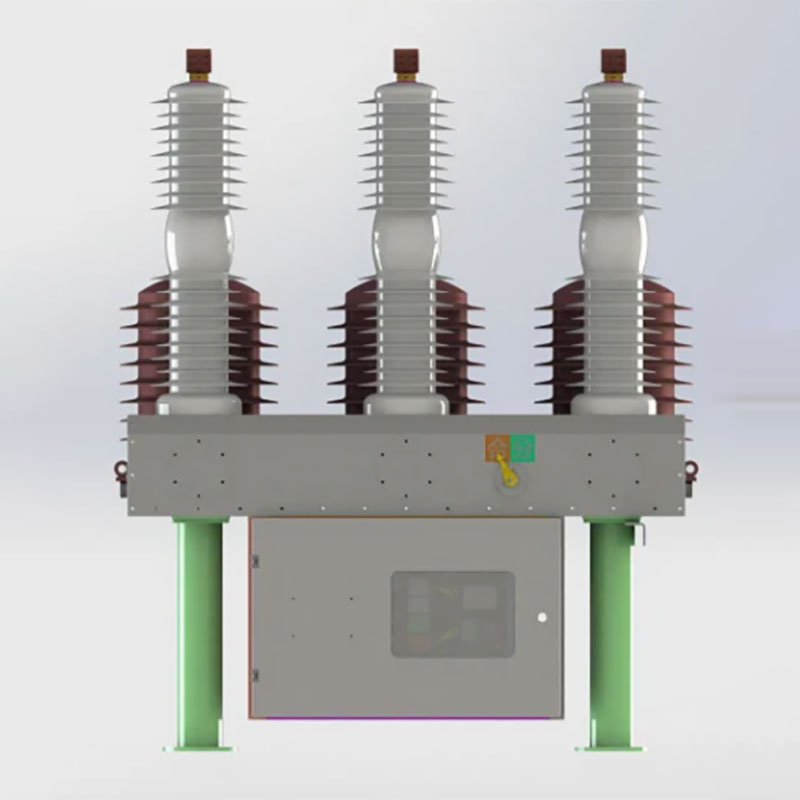

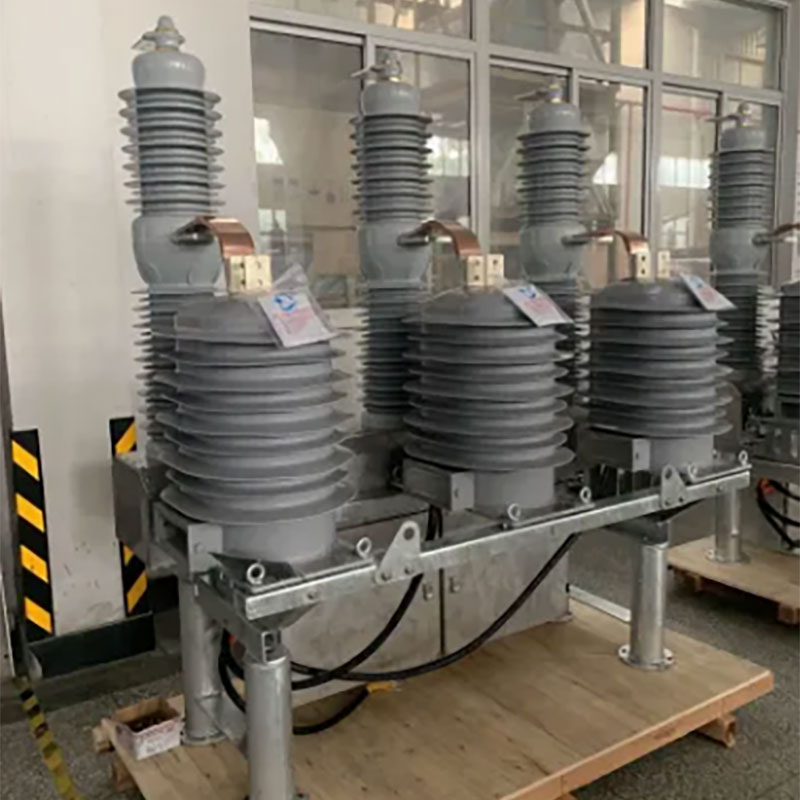

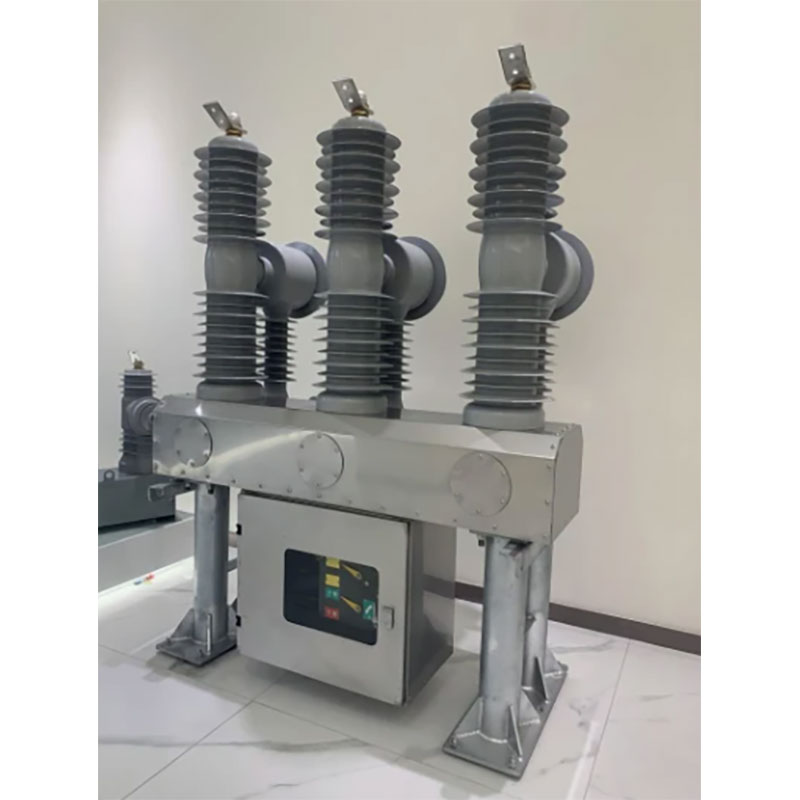

قطع کننده مدار خلاء در فضای باز

قطع کننده مدار خلاء در فضای باز تولید شده توسط Dahu Electric یک واحد توزیع در فضای باز از ولتاژ دارای امتیاز 40.5 کیلو ولت و فرکانس 50 هرتز است که برای سمت فیدر پست و شرکت صنعتی و معدن که نیاز به محافظت عمومی ، کنترل و عملکرد مکرر سوئیچ دارند ، کاربرد دارد.

ارسال استعلام

توضیحات محصول

بدنه اصلی قطع کننده مدار دارای انقراض خلاء ، ساختار ساده ، توانایی قطع قدرتمند و عمر طولانی است. این قطب از رزین اپوکسی / عایق کامپوزیت لاستیکی سیلیکون ، بدون روغن و گاز SF6 ساخته شده است ، این قطع کننده مدار خلاء عایق جامد از نظر محیطی دوستانه طراحی شده است.

پس از استفاده از ساختار عایق کامپوزیت ، قطع کننده مدار خلاء در فضای باز نیازهای فاصله هوا و فاصله خزش را در شرایط عملیاتی عادی برآورده می کند و به طور مؤثر حجم خلاء حلقه رسانا را کاهش می دهد ، اتصال دهنده اصلی حلقه رسانا و اتصال رسانا پویا و استاتیک در سیلندر عایق نصب می شود ، به طوری که فاز فقط 300 میلی متر است. اتصالات الکتریکی مدار اصلی همه اتصالات ثابت با قابلیت اطمینان بالا هستند.

جزئیات محصول

مکانیزم مدولار

طراحی مکانیسم مدولار ، ساختار بسیار استاندارد ؛

مکانیسم به راحتی مونتاژ / جداسازی و نگهداری آسان است.

قابلیت اطمینان بالا با تعداد کمتری از قطعات

دسته شارژ یکپارچه ، عملکرد را راحت و آسان می کند

قطب

مواد عایق سازگار با محیط زیست ، PA66 وزن سبک ، عملکرد دی الکتریک بالا را فراهم می کند.

دفع قابل بازیافت و آسان پس از چرخه عمر محصول ؛

مقرون به صرفه و قابل اعتماد ؛

قطع کننده مدار خلا

به طور کامل الزامات استانداردهای IEC و GB را برآورده می کند.

در هم تنیده کامل ، جلوگیری از سوء استفاده و تأمین ایمنی در عملکرد.

طراحی مدولار ، زمان تحویل کوتاه ؛

بازگرداندن کوچک و عملکرد عالی ؛

مزیت عملکرد

این محصول مجهز به مکانیسم عملیاتی آهنربای دائمی است ، مکانیسم مجهز به آهنربای دائمی است ، توسط آهنربای دائمی برای تأمین نیروی نگهدارنده ، به طوری که سوئیچ در حالت باز و بسته نگهداری می شود ، در مقایسه با مکانیسم عملیاتی بهار معمولی ، تعداد قطعات مکانیکی کاهش می یابد ، زنجیره انتقال مکانیکی کوتاه می شود ، بنابراین این سوئیچ بسیار بهبود می یابد.

مشخصات فنی اصلی

پارامترهای فنی
شماره	قسمت			واحد	ارزش
1	ولتاژ دارای امتیاز			kv	40.5
2	عایق دارای امتیاز سطح (سطح دریا: 1000m)	1 دقیقه قدرت بسامد مقاومت کردن ولتاژ	تست خشک		95
			آزمایش مرطوب (زمین خارج عایق)		85
		Impulse Lightning مقاومت در برابر ولتاژ (قله) 1.2/50us			200
3	جریان فعلی			A	1600/2500
4	فرکانس دارای امتیاز			هرتز	50/60
5	جریان شکستن مدار کوتاه			در	31.5
6	توالی عملیات			O-0.3S-Co-180- CO-180S-C
7	دارای زمان شکستن جریان کوتاه مدت زمان شکستن			بار	20
8	جریان بسته شدن مدار کوتاه (اوج)			در	80
9	اوج دارای جریان مقاومت در برابر جریان				50
10	دارای مدت کوتاهی مقاومت در برابر جریان				31.5
11	زمان کاملاً شکستن			S	<0.125
12	مدت زمان مدار کوتاه				4
13	زندگی مکانیکی			بار	10000
14	دارای ولتاژ عملیاتی و مدار کمکی رتبه بندی شده است ولتاژ			V	110/220

پارامترهای مشخصه مکانیکی قطع کننده مدار

شماره	قسمت	واحد	ارزش
1	ترخیص کالا از گمرک	مگنی	18 18
2	فراتر از حد تماس	مگنی	6 ± 1
3	سرعت باز	ام‌اس	0.2 ± 1.6
4	سرعت بسته شدن	ام‌اس	0.2 0.8
5	همزمان از افتتاح و بسته شدن سه مرحله	ام‌اس	≤2
6	فاصله فاز	مگنی	6 80 680
7	با زمان گزاف گویی تماس بگیرید	ام‌اس	≤3
8	هر مرحله مقاومت در برابر مدار رسانا	کودک	60 ≤
9	زمان بسته شدن	ام‌اس	60 ~ 25
10	زمان افتتاح	ام‌اس	50 20 20
11	فرکانس قدرت دارای موتور ذخیره انرژی	W	110
12	ولتاژ دارای امتیاز موتور Storae Energy	V	220
13	max./min.motor ولتاژ		120 ٪/80 ٪
14	ولتاژ عملیاتی بسته بندی		220
15	Max./Min. بسته شدن ولتاژ عملیاتی		120 ٪/80 ٪
16	ولتاژ عملیاتی افتتاحیه		220
17	Max./Min. باز کردن ولتاژ عملیاتی		120 ٪/65 ٪

پارامترهای فنی مکانیسم عملیاتی
شماره	قسمت		واحد	ارزش
1	ولتاژ عملیاتی	افتتاحیه	V	AC220
		بسته شدن Tripper		AC220
2	مقاومت دارای امتیاز	افتتاحیه	Ω	56
		بسته شدن Tripper		56
3	فرکانس قدرت خروجی	افتتاحیه	W	320
		بسته شدن Tripper
4	فرکانس انرژی موتور ذخیره انرژی			110
5	ولتاژ دارای امتیاز ذخیره انرژی حرکتی		V	AC220
6	زمان ذخیره انرژی		S	≤10
