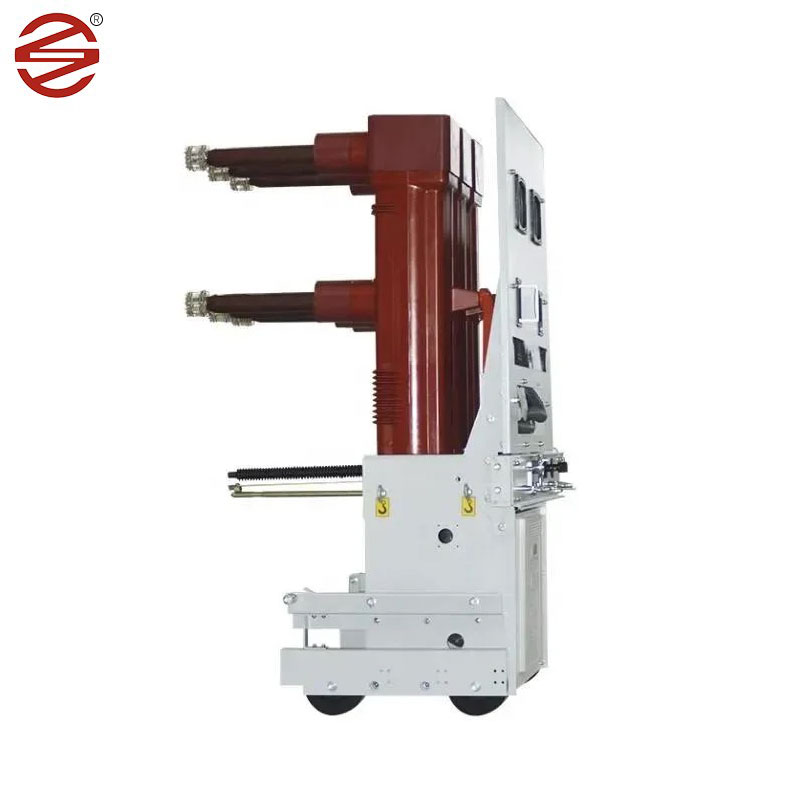

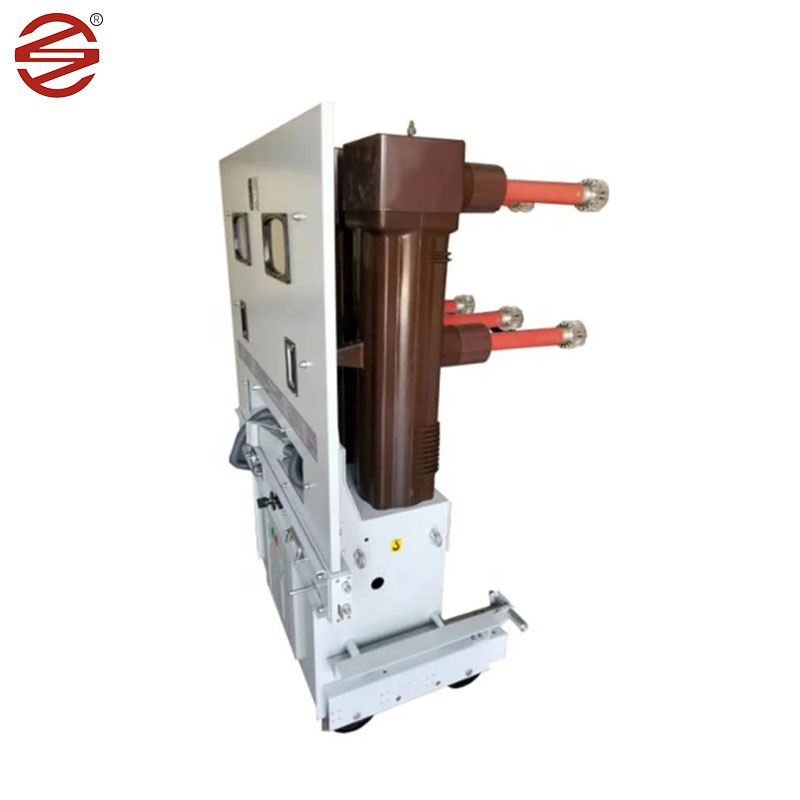

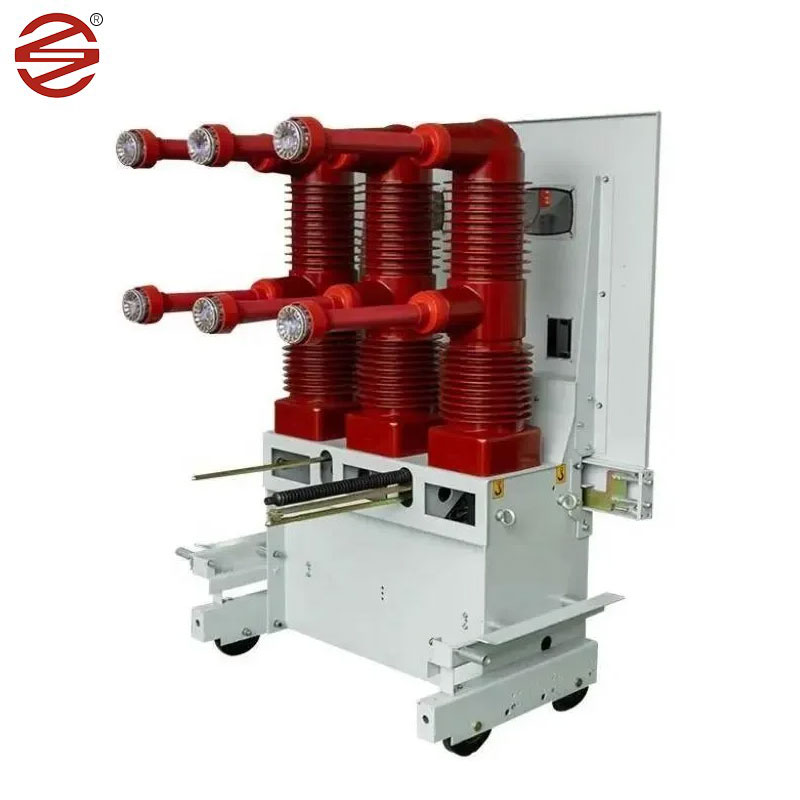

قطع کننده مدار خلاء 40.5 کیلو ولت

قطع کننده مدار خلاء 40.5kV تولید شده توسط Dahu Electric برای سیستم سه فاز AC 50Hz ، 40.5kV و سیستم مناسب است. این می تواند برای شرکتهای صنعتی و معدن ، نیروگاه ها و پمپ ها به عنوان سوئیچینگ جریان بار ، جریان بیش از حد جریان گسل فعلی استفاده شود و برای موارد مکرر مناسب است. این قطع کننده مدار ساختار ترتیب بالا و پایین را اتخاذ می کند ، که به طور موثری عمق قطع کننده مدار را کاهش می دهد. و ساختار عایق کامپوزیت ، محفظه خاموش کردن قوس سه فاز و بدن بارگذاری شده همراه با سه پوسته عایق رزین اپوکسی مستقل را به کار برد.

ارسال استعلام

توضیحات محصول

پس از استفاده از ساختار عایق کامپوزیت ، قطع کننده مدار خلاء 40.5 کیلو ولت در شرایط عملیاتی عادی نیاز به فاصله هوا و فاصله خزش را برآورده می کند و به طور موثری باعث کاهش حجم خلاء حلقه رسانا اصلی و اتصال رسانا پویا و استاتیک در سیلندر عایق نصب می شود ، به طوری که فاز فقط 300 میلی متر است. اتصالات الکتریکی مدار اصلی همه اتصالات ثابت با قابلیت اطمینان بالا هستند.

جزئیات محصول

مکانیزم مدولار

طراحی مکانیسم مدولار ، ساختار بسیار استاندارد ؛

مکانیسم به راحتی مونتاژ / جداسازی و نگهداری آسان است.

قابلیت اطمینان بالا با تعداد کمتری از قطعات

دسته شارژ یکپارچه ، عملکرد را راحت و آسان می کند

قطب

مواد عایق سازگار با محیط زیست ، PA66 وزن سبک ، عملکرد دی الکتریک بالا را فراهم می کند.

دفع قابل بازیافت و آسان پس از چرخه عمر محصول ؛

مقرون به صرفه و قابل اعتماد ؛

قطع کننده مدار خلا

به طور کامل الزامات استانداردهای IEC و GB را برآورده می کند.

در هم تنیده کامل ، جلوگیری از سوء استفاده و تأمین ایمنی در عملکرد.

طراحی مدولار ، زمان تحویل کوتاه ؛

بازگرداندن کوچک و عملکرد عالی ؛

مزیت عملکرد

این محصول مجهز به مکانیسم عملیاتی آهنربای دائمی است ، مکانیسم مجهز به آهنربای دائمی است ، توسط آهنربای دائمی برای تأمین نیروی نگهدارنده ، به طوری که سوئیچ در حالت باز و بسته نگهداری می شود ، در مقایسه با مکانیسم عملیاتی بهار معمولی ، تعداد قطعات مکانیکی کاهش می یابد ، زنجیره انتقال مکانیکی کوتاه می شود ، بنابراین این سوئیچ بسیار بهبود می یابد.

مشخصات فنی اصلی

طرح		واحد	پارامتر
ولتاژ دارای امتیاز		kv	40.5
جریان فعلی		A	1250		1600	2000、2500
جریان شکستن اتصال کوتاه		در	25	31.5	25	31.5
جریان پایدار پویا (مقدار اوج)		در	63	80	63	80
جریان پایدار حرارتی 4S		در	25	31.5	25	31.5
دارای جریان کوتاه با جریان جریان (مقدار اوج)		در	63	80	63	80
زمان شکستن جریان اتصال کوتاه		بار	20
توالی عملیاتی دارای امتیاز			O-0.3 S-Co-180 S-Co
عایق دارای امتیاز سطح	فرکانس قدرت 1 دقیقه مقاومت در برابر ولتاژ	kv	95
	Impulse Lightning در برابر ولتاژ مقاومت می کند (مقدار اوج)		185
زندگی مکانیکی		بار	10000
دارای امتیاز باز و کنونی بانک خازن		A	630
دارای رتبه بندی پشتی به پشتی بانک بانک فعلی		A	400
ولتاژ دارای امتیاز موتور		V	AC 、 DC: 110 ؛ 220
قدرت امتیاز موتور ذخیره انرژی		W	≤230
زمان ذخیره انرژی موتور ذخیره انرژی		S	≤15
دارای ولتاژ بسته بندی و باز کردن سیم پیچ		V	DC: 110 ؛ 220
جریان کول و باز کردن سیم پیچ		A	1.05 (110 ولت) 0.96 (220V)
افتتاح تماس		مگنی	2 20 20
سکته مغزی		مگنی	1.5 ± 7.5
ترکیب سه فاز از دوره های مختلف		ام‌اس	≤2
زمان بسته شدن تماس		ام‌اس	≤3
مقاومت اصلی مدار (به استثنای تماس با دیوار)		کودک	≤40
