ترانسفورماتور جریان حلقوی چیست و چرا برای سیستم های الکتریکی مدرن ضروری است؟

نظارت و حفاظت الکتریکی در سیستم های مدرن صنعتی، تجاری و انرژی بسیار مهم است. اندازه گیری دقیق جریان، ایمنی، کارایی و مدیریت توان قابل اعتماد را تضمین می کند. در میان بسیاری از دستگاه های حسگر مورد استفاده در سیستم های الکتریکی،ترانسفورماتور جریان حلقویبه دلیل ساختار فشرده، دقت بالا و عملکرد الکترومغناطیسی کارآمد خود را متمایز می کند.

برخلاف ترانسفورماتورهای جریان معمولی، ترانسفورماتورهای جریان حلقوی دارای یک هسته مغناطیسی حلقه شکل هستند که یک هادی از آن عبور می کند. این طراحی به طور قابل توجهی اتلاف انرژی را کاهش می دهد و دقت اندازه گیری را بهبود می بخشد. از آنجایی که صنایع به طور فزاینده ای به راه حل های نظارت الکتریکی فشرده و با کارایی بالا نیاز دارند، ترانسفورماتورهای حلقوی به طور گسترده ای در کنتورهای انرژی، رله های حفاظتی، تجهیزات اتوماسیون صنعتی و پانل های توزیع برق مورد استفاده قرار گرفته اند.

تولیدکنندگانی مانندشرکت ژجیانگ داهو الکتریک، با مسئولیت محدودمتخصص در تولید ترانسفورماتورهای جریان حلقوی با کیفیت بالا که برای قابلیت اطمینان، دقت و عمر طولانی طراحی شده اند. در این راهنمای جامع، نحوه کار ترانسفورماتورهای جریان حلقوی، مزایا، کاربردها و نحوه انتخاب مدل مناسب برای سیستم الکتریکی خود را بررسی خواهیم کرد.

خلاصه مقاله

این راهنما اصول کار، ساختار، مزایا و کاربردهای واقعی ترانسفورماتورهای جریان حلقوی را توضیح می دهد. همچنین راهنمایی عملی در مورد انتخاب مدل مناسب برای سیستم های الکتریکی صنعتی و تجاری ارائه می دهد. خوانندگان درک روشنی از اینکه چرا ترانسفورماتورهای حلقوی به طور گسترده در نظارت بر انرژی، سیستم های حفاظتی و زیرساخت های الکتریکی هوشمند استفاده می شوند، به دست خواهند آورد.

فهرست مطالب

• ترانسفورماتور جریان حلقوی چیست؟
• ترانسفورماتور جریان حلقوی چگونه کار می کند؟
• اجزای کلیدی ترانسفورماتور جریان حلقوی
• چرا یک ترانسفورماتور جریان حلقوی انتخاب کنیم؟
• ترانسفورماتورهای جریان حلقوی کجا استفاده می شوند؟
• چگونه ترانسفورماتور جریان حلقوی مناسب را انتخاب کنیم؟
• ترانسفورماتور جریان حلقوی در مقابل ترانسفورماتور جریان معمولی
• نکات نصب برای عملکرد بهینه
• سوالات متداول
• افکار نهایی

ترانسفورماتور جریان حلقوی چیست؟

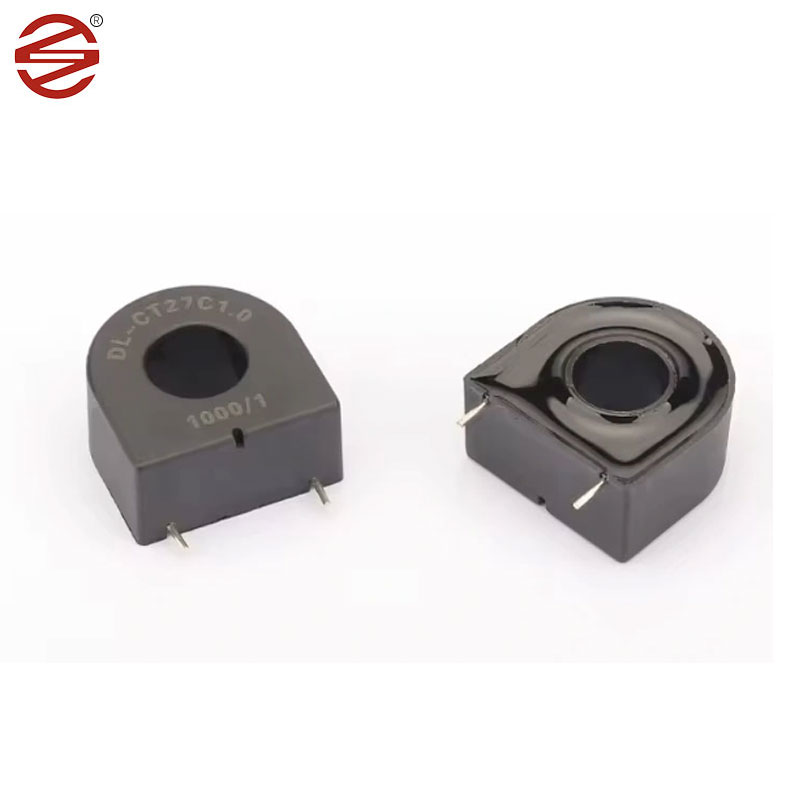

A ترانسفورماتور جریان حلقوی (CT)نوعی ترانسفورماتور الکتریکی است که برای اندازه گیری جریان متناوب (AC) بدون تماس مستقیم الکتریکی طراحی شده است. دارای یک هسته مغناطیسی به شکل دونات است که هادی حامل جریان را احاطه کرده است.

هنگامی که جریان الکتریکی از هادی عبور می کند، میدان مغناطیسی در اطراف آن ایجاد می کند. هسته حلقوی این میدان مغناطیسی را جذب می کند و جریان متناسبی را در سیم پیچ ثانویه القا می کند. سپس این جریان القایی را می توان با تجهیزات نظارتی مانند آمپرمترها، رله های حفاظتی یا انرژی سنج ها اندازه گیری کرد.

در مقایسه با ترانسفورماتورهای جریان سنتی، CT های حلقوی نیاز به سیم پیچ اولیه را از بین می برند زیرا خود هادی به عنوان سیم پیچ اولیه عمل می کند. این طراحی کارایی را بهبود می بخشد و نصب را ساده می کند.

تولید کنندگان پیشرو مانندشرکت ژجیانگ داهو الکتریک، با مسئولیت محدودتوسعه راه حل های CT حلقوی برای کابینت های توزیع برق، شبکه های هوشمند، تجهیزات اتوماسیون صنعتی و سیستم های مدیریت انرژی.

ترانسفورماتور جریان حلقوی چگونه کار می کند؟

اصل کار ترانسفورماتور جریان حلقوی بر اساس القای الکترومغناطیسی است. هنگامی که جریان AC از یک هادی عبور می کند، یک میدان مغناطیسی متغیر در اطراف آن ایجاد می کند. هسته مغناطیسی حلقوی این میدان را گرفته و شار مغناطیسی را از طریق ساختار حلقه ای شکل خود منتقل می کند.

شار مغناطیسی در حال تغییر، جریانی را در سیم پیچ ثانویه پیچیده شده در اطراف هسته ایجاد می کند. بزرگی این جریان ثانویه متناسب با جریان اولیه ای است که از هادی عبور می کند.

این به ابزارهای الکتریکی اجازه می دهد تا با تبدیل آنها به سیگنال های کوچکتر و قابل کنترل، جریان های بالا را با خیال راحت اندازه گیری کنند.

اجزای کلیدی ترانسفورماتور جریان حلقوی

درک ساختار داخلی به کاربران کمک می کند تا متوجه شوند که چرا ترانسفورماتورهای حلقوی عملکرد و قابلیت اطمینان بالایی دارند.

• هسته مغناطیسی- معمولاً از فولاد سیلیکونی یا مواد نانو کریستالی برای نفوذپذیری مغناطیسی بالا ساخته می شود.
• سیم پیچ ثانویه- سیم پیچ مسی ظریفی که برای تولید سیگنال اندازه گیری استفاده می شود.
• لایه عایق- از سیم پیچ محافظت می کند و ایمنی الکتریکی را بهبود می بخشد.
• مسکن حفاظتی- حفاظت مکانیکی و مقاومت محیطی را فراهم می کند.

تولید کنندگان دوست دارندشرکت ژجیانگ داهو الکتریک، با مسئولیت محدوداز مواد پیشرفته و تکنیک های ساخت برای اطمینان از دقت بالا و طول عمر عملیاتی طولانی استفاده کنید.

چرا یک ترانسفورماتور جریان حلقوی انتخاب کنیم؟

ترانسفورماتورهای جریان حلقوی در مقایسه با طرح های سنتی CT مزایای متعددی دارند.

• دقت اندازه گیری بالا
• طراحی فشرده و سبک
• تداخل الکترومغناطیسی کمتر
• حداقل اتلاف انرژی
• نصب آسان در اطراف کابل های موجود

ترانسفورماتورهای جریان حلقوی کجا استفاده می شوند؟

ترانسفورماتورهای جریان حلقوی به دلیل تطبیق پذیری و قابلیت اطمینان به طور گسترده در بسیاری از صنایع مورد استفاده قرار می گیرند.

• سیستم های توزیع برق
• سیستم های پایش انرژی
• تجهیزات اتوماسیون صنعتی
• زیرساخت شبکه هوشمند
• سیستم های انرژی خورشیدی و تجدیدپذیر
• مدارهای حفاظتی موتور
• نظارت بر ایمنی الکتریکی

سازندگان تجهیزات الکتریکی و یکپارچه‌کننده‌های سیستم اغلب به راه‌حل‌هایی متکی هستندشرکت ژجیانگ داهو الکتریک، با مسئولیت محدودبرای نظارت بر جریان قابل اعتماد در محیط های پر تقاضا.

چگونه ترانسفورماتور جریان حلقوی مناسب را انتخاب کنیم؟

انتخاب ترانسفورماتور جریان حلقوی مناسب به عوامل فنی مختلفی بستگی دارد.

کار با یک تولید کننده با تجربه مانندشرکت ژجیانگ داهو الکتریک، با مسئولیت محدوداطمینان حاصل می کند که هنگام انتخاب مناسب ترین ترانسفورماتور برای برنامه خود، پشتیبانی تخصصی دریافت می کنید.

ترانسفورماتور جریان حلقوی در مقابل ترانسفورماتور جریان معمولی

نکات نصب برای عملکرد بهینه

نصب صحیح اندازه گیری دقیق و عمر طولانی را تضمین می کند.

• اطمینان حاصل کنید که هادی از مرکز هسته حلقوی عبور می کند.
• از نصب در نزدیکی منابع الکترومغناطیسی قوی خودداری کنید.
• از نصب ایمن برای جلوگیری از لرزش اطمینان حاصل کنید.
• از عایق و زمین مناسب استفاده کنید.
• مشخصات سازنده را به دقت دنبال کنید.

پشتیبانی فنی حرفه ای ازشرکت ژجیانگ داهو الکتریک، با مسئولیت محدودمی تواند به اطمینان از نصب صحیح و حداکثر عملکرد کمک کند.

سوالات متداول

هدف اصلی ترانسفورماتور جریان حلقوی چیست؟

هدف اصلی آن اندازه گیری جریان الکتریکی ایمن و دقیق بدون تماس مستقیم الکتریکی با هادی است.

چرا ترانسفورماتورهای جریان حلقوی دقیق تر هستند؟

طراحی هسته مغناطیسی بسته آنها نشت مغناطیسی را به حداقل می رساند و راندمان الکترومغناطیسی را بهبود می بخشد.

آیا می توان سی تی های حلقوی را بدون قطع کابل نصب کرد؟

برخی از طرح‌های حلقوی دو هسته‌ای اجازه نصب بدون جدا کردن هادی‌های موجود را می‌دهند و آنها را برای مقاوم‌سازی سیستم‌ها ایده‌آل می‌سازد.

آیا ترانسفورماتورهای حلقوی برای سیستم های انرژی تجدیدپذیر مناسب هستند؟

بله، آنها به طور گسترده در اینورترهای خورشیدی، دستگاه های نظارت بر انرژی و برنامه های شبکه هوشمند استفاده می شوند.

ترانسفورماتورهای جریان حلقوی معمولاً چقدر عمر می کنند؟

ترانسفورماتورهای با کیفیت تولید شده توسط شرکت هایی مانندشرکت ژجیانگ داهو الکتریک، با مسئولیت محدودمی تواند سال ها با حداقل تعمیر و نگهداری به طور قابل اعتماد کار کند.

افکار نهایی

ترانسفورماتورهای جریان حلقوی به یک جزء ضروری در سیستم های نظارت الکتریکی مدرن تبدیل شده اند. طراحی فشرده، دقت بالا و عملکرد کارآمد آنها را برای طیف وسیعی از کاربردهای صنعتی و تجاری ایده آل می کند.

همانطور که سیستم‌های الکتریکی به سمت زیرساخت‌های هوشمندتر و کارآمدتر تکامل می‌یابند، تقاضا برای راه‌حل‌های سنجش جریان قابل اعتماد به رشد خود ادامه خواهد داد. انتخاب یک سازنده قابل اعتماد عملکرد ثابت و قابلیت اطمینان طولانی مدت را تضمین می کند.

شرکت ژجیانگ داهو الکتریک، با مسئولیت محدودمتخصص در توسعه و تولید ترانسفورماتورهای جریان حلقوی با کیفیت بالا که برای کاربردهای سخت طراحی شده اند. اگر به دنبال راه حل های دقیق اندازه گیری جریان متناسب با نیازهای پروژه خود هستید،با ما تماس بگیریدامروزبرای یادگیری اینکه چگونه محصولات ما می توانند از سیستم های الکتریکی شما پشتیبانی کنند و به بهبود ایمنی، نظارت و کارایی عملیاتی کمک کنند.
