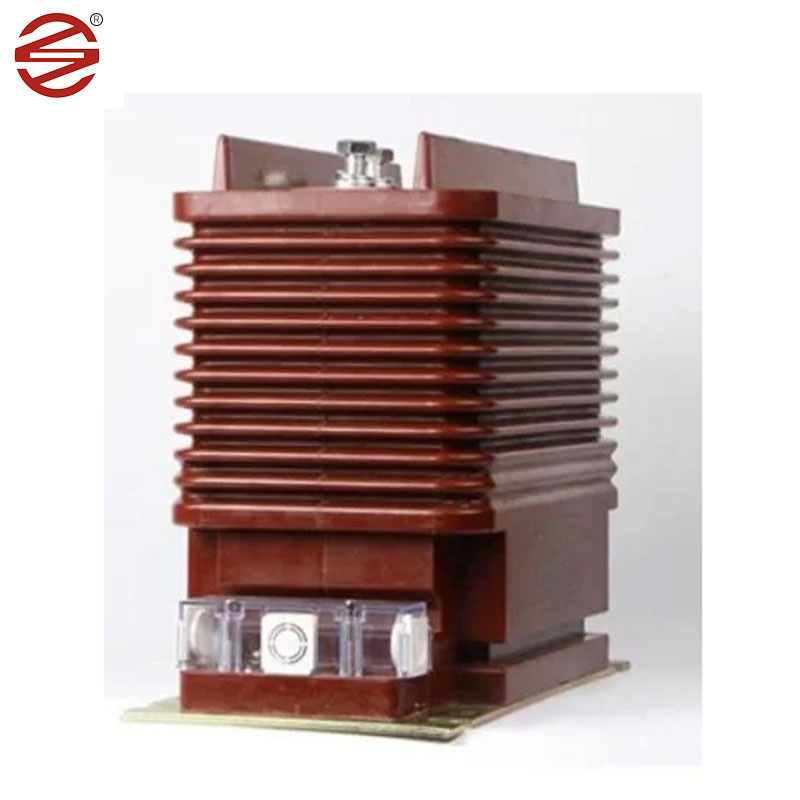

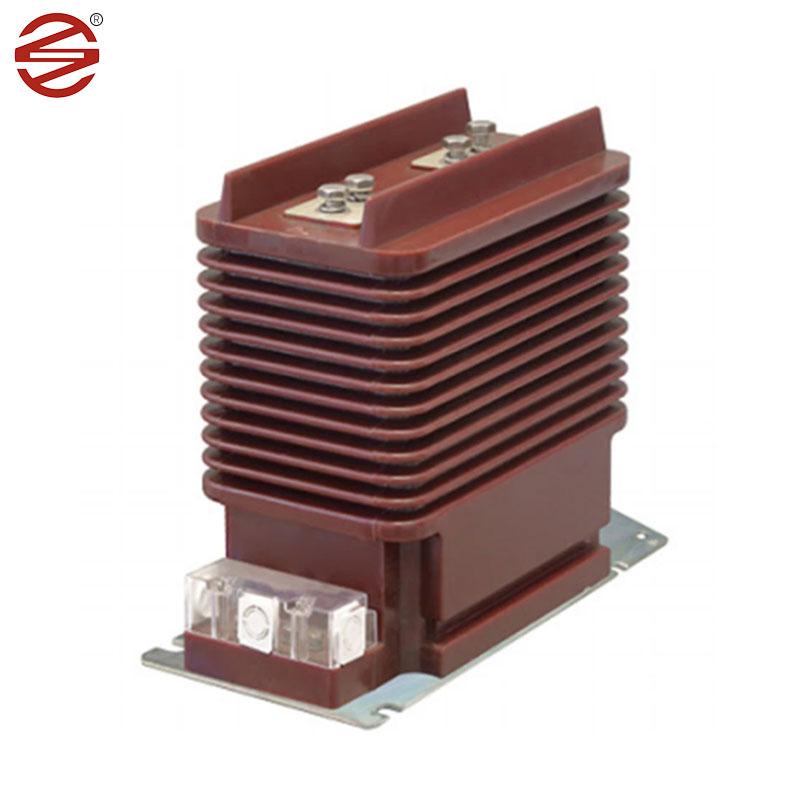

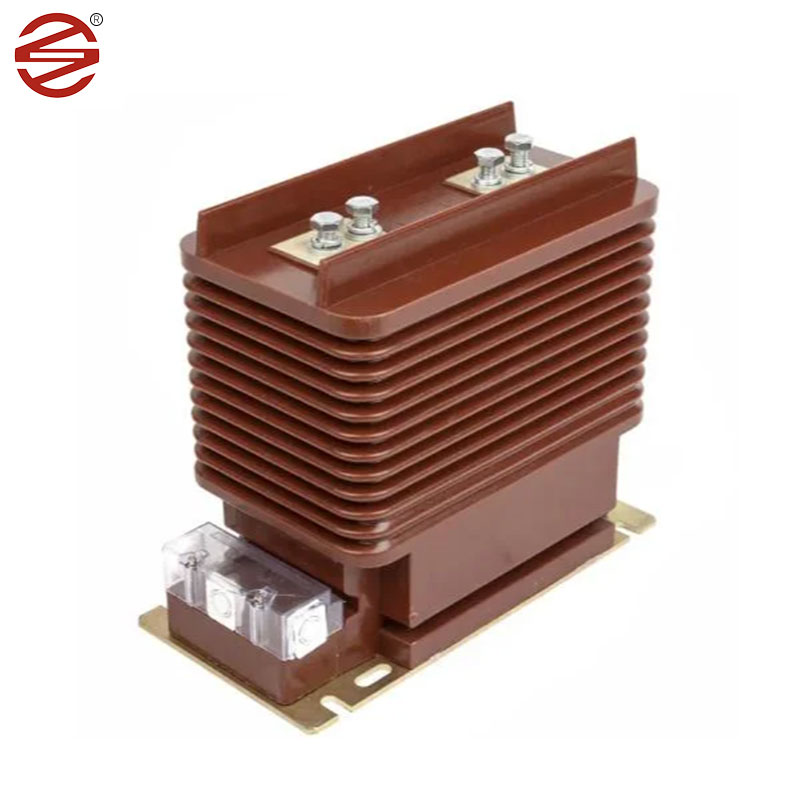

ترانسفورماتور جریان 20 کیلو ولت

ترانسفورماتور جریان 20 کیلوولت تولید شده توسط DAHU ELECTRIC به عنوان یک جزء ضروری در کابینت های سوئیچ داخلی برجسته است و نقشی محوری در سیستم های الکتریکی مدرن ایفا می کند. عملکردهای چندوجهی آن بسیار فراتر از اندازه گیری صرف جریان است و شامل وظایف حیاتی مانند نظارت بر انرژی الکتریکی و عملکرد یکپارچه رله های محافظ در هر دو سیستم تک فاز و سه فاز AC می شود.

ارسال استعلام

توضیحات محصول

ترانسفورماتور جریان 20 کیلوولت DAHU ELECTRIC فراتر از توانایی عملکردی خود، تعهد به کیفیت و نوآوری را نشان می دهد. ویژگی‌های پیشرفته آن، همراه با آزمایش‌های دقیق و انطباق با استانداردهای صنعت، اعتماد به عملکرد و قابلیت اطمینان آن را القا می‌کند.

ورق فولاد سیلیکونی نورد سرد: ترانسفورماتور جریان 20 کیلو ولت به دلیل خواص مغناطیسی عالی، اغلب از ورق فولاد سیلیکونی نورد سرد به عنوان هسته خود استفاده می کند. این مواد دارای نفوذپذیری بالا و اتلاف هسته کم هستند که آنها را برای انتقال انرژی کارآمد ایده آل می کند. آنها دارای حلقه های پسماند و تلفات مغناطیسی کمتری نسبت به سایر گزینه ها هستند که در نتیجه اتلاف انرژی کمتر و مصرف انرژی کمتری دارند.

رزین اپوکسی: رزین اپوکسی به دلیل خواص دی الکتریک عالی و استحکام مکانیکی یک ماده همه کاره و پرکاربرد در صنایع مختلف است. به ویژه به عنوان ماده عایق اولیه برای ترانسفورماتورهای جریان 20 کیلوولت مورد علاقه است.

خواص دی الکتریک رزین اپوکسی به توانایی آن در مقاومت در برابر جریان الکتریکی اشاره دارد. این ویژگی در تضمین عملکرد ایمن و کارآمد تجهیزات الکتریکی بسیار مهم است. مقاومت دی الکتریک بالای رزین اپوکسی به آن اجازه می دهد تا سطوح ولتاژ بالا را بدون شکستگی تحمل کند و آن را به گزینه ای ایده آل برای عایق کاری در ترانسفورماتورهای جریان تبدیل می کند.

رزین اپوکسی علاوه بر خواص دی الکتریک، استحکام مکانیکی فوق العاده ای نیز دارد. استحکام کششی بالایی دارد، به این معنی که می تواند تنش مکانیکی قابل توجهی را بدون تغییر شکل یا شکستگی تحمل کند. این امر باعث می شود که در محافظت از اجزای داخلی ترانسفورماتورهای جریان در برابر نیروها و ارتعاشات خارجی بسیار قابل اعتماد باشد.

ریخته گری اپوکسی که با ریختن رزین اپوکسی در قالب ها ساخته می شود، عایق قابل اعتمادی را برای ترانسفورماتورهای جریان ایجاد می کند. فرآیند ریخته گری یک لایه عایق یکنواخت و بدون درز را تضمین می کند که به طور موثر از خرابی و نشت الکتریکی جلوگیری می کند. این لایه عایق همچنین به عنوان یک مانع در برابر عوامل محیطی مانند رطوبت، گرد و غبار و مواد شیمیایی عمل می کند و حفاظت از اجزای داخلی را بیشتر می کند.

مس: هادی های مسی معمولاً برای سیم پیچی در ترانسفورماتورهای جریان 20 کیلوولت استفاده می شوند. این مواد رسانایی الکتریکی و دوام مکانیکی بالایی را ارائه می‌دهند و در عین تحمل تنش‌های عملیاتی، سیگنال‌های جریان را انتقال می‌دهند.

پارامتر محصول

1.	کاربرد	اندازه گیری
2.	نصب و راه اندازی	سرپوشیده
3.	ساخت و ساز	ریخته گری رزین اپوکسی نوع خشک
4.	عایق	رزین ریخته گری
5.	تعداد فاز	تنها
6.	فرکانس رتبه بندی شده	50 هرتز
7.	ولتاژ نامی اولیه سیستم	22 کیلو ولت فاز به فاز
8.	حداکثر ولتاژ سیستن	24 کیلو ولت فاز به فاز
9.	ارتینگ سیستم	به طور موثر زمین شده است
10.	سطح عایق پایه (1.2/50 u sec.	125 کیلو ولت
11.	ولتاژ مقاومت فرکانس برق (1 دقیقه.50 هرتز)	50 کیلو ولت
12. 13.	به من موش کن: فیدر 11 کیلو ولت اولیه	200/5A سیم پیچ تک
14.	ثانوی	سیم پیچ تک
15.	کلاس دقت	0.2/0.25 برای اندازه گیری
16.	بار الف) برای اندازه گیری	10-15 VA
17.	رتبه بندی فعلی کوتاه مدت	حداقل 80 کیلو آمپر برای 1 ثانیه
18.	رتبه بندی فعلی توسعه یافته	120٪ از جریان رتبه بندی شده
19.	فاصله خزش	28 میلی‌متر/کیلوولت (حداقل)
20.	استاندارد	طراحی، ساخت، تست، نصب و عملکرد باید مطابق با آخرین نسخه های IEC 61869-1 &IEC 61869-2
