11 کیلو ولت PT

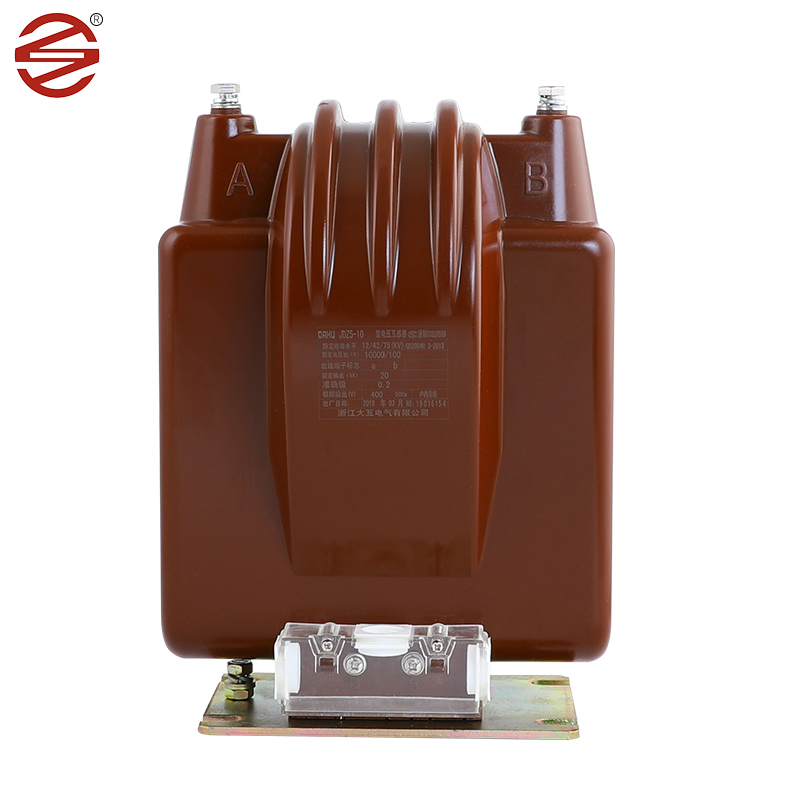

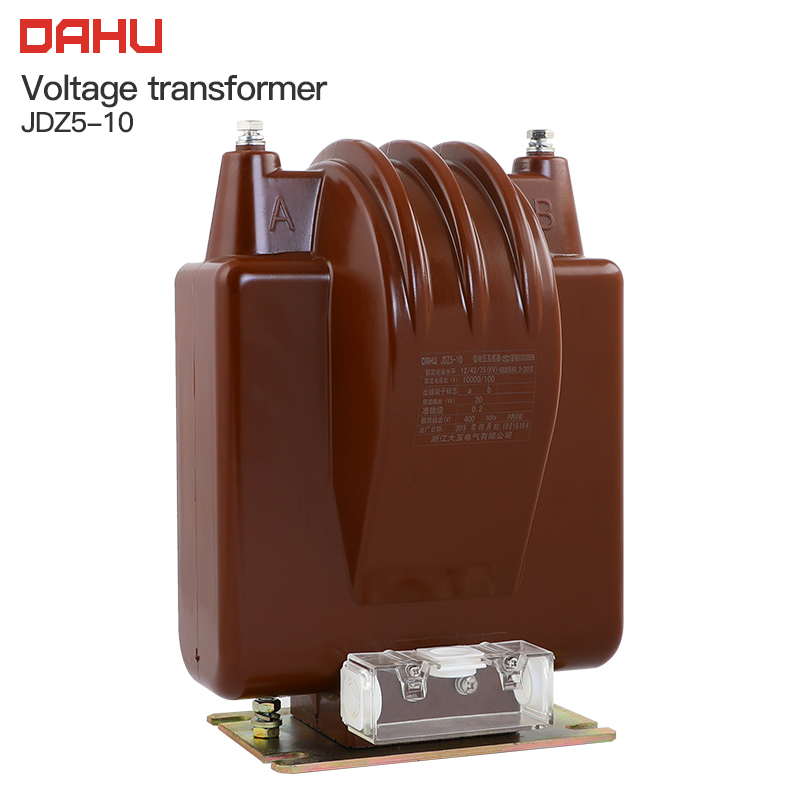

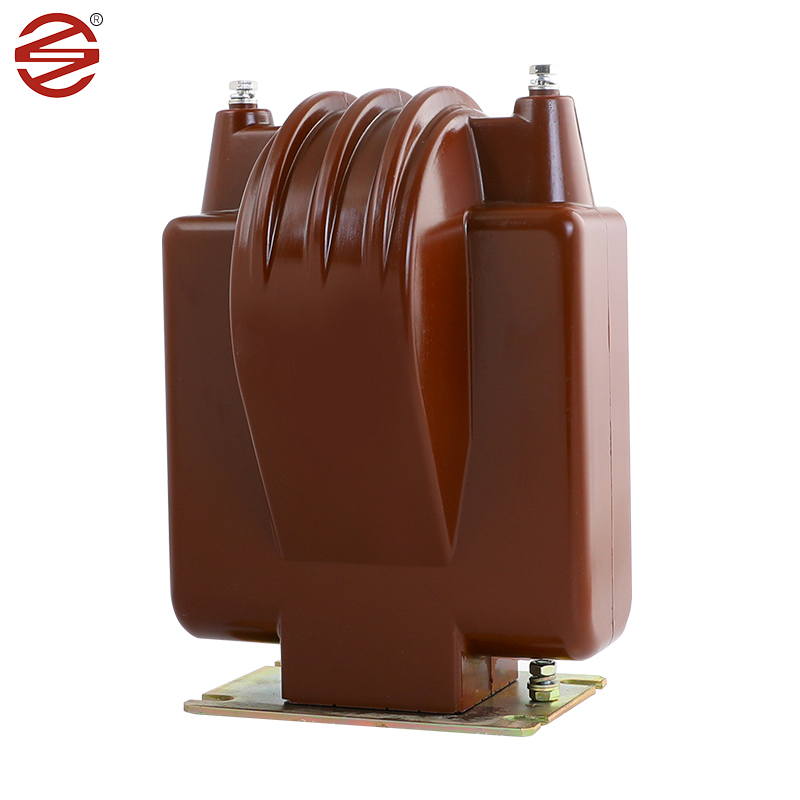

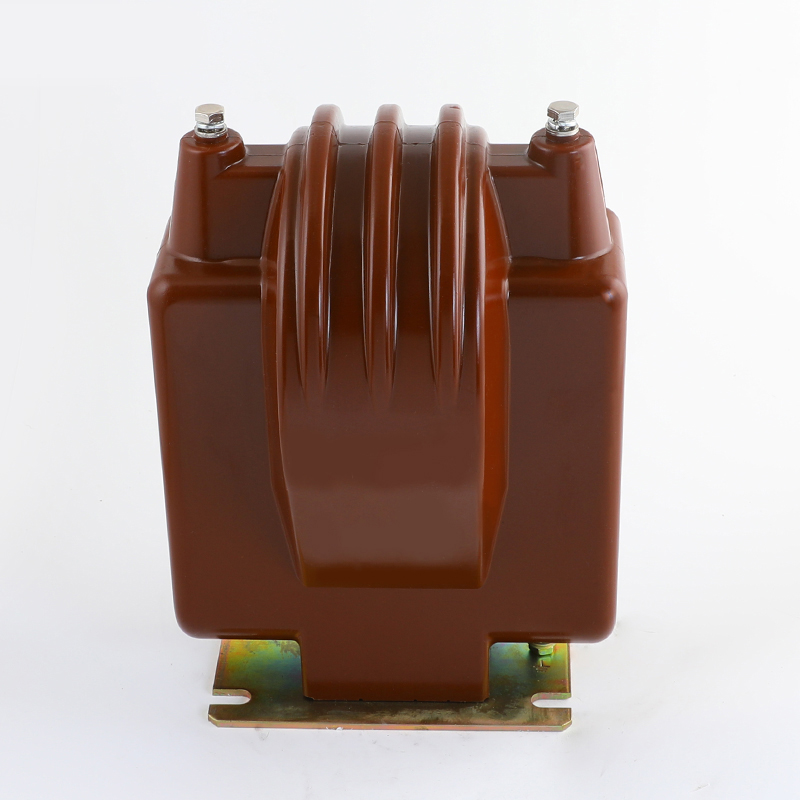

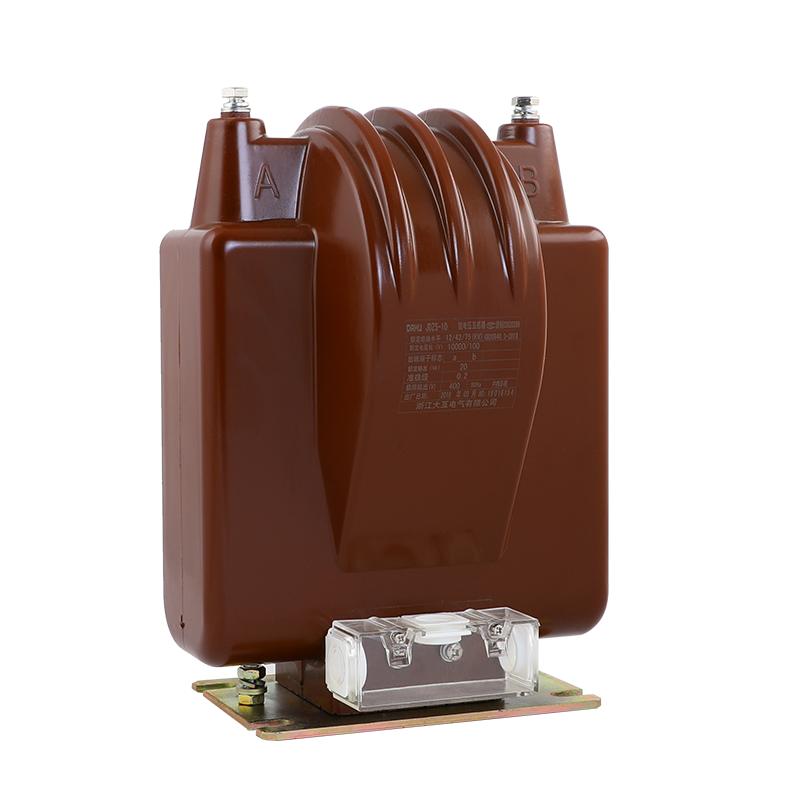

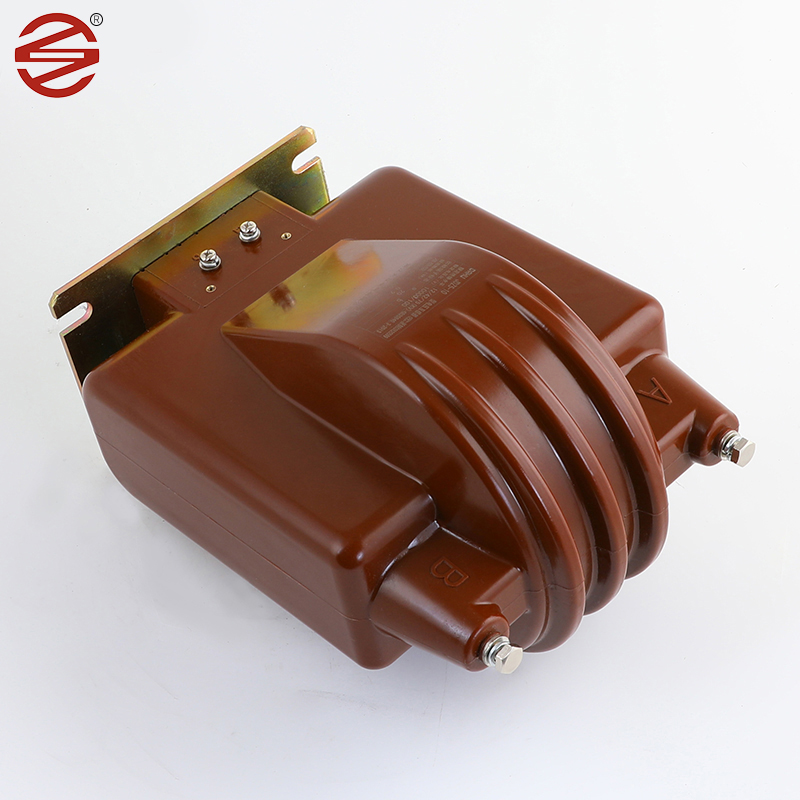

11 کیلو ولت PT ساخته شده توسط Dahu Electric یک مؤلفه ضروری در کابینت سوئیچ داخلی است و ستون فقرات رله های اندازه گیری ولتاژ ، نظارت و محافظت در سیستم های AC تک فاز و سه فاز است. طراحی ناهموار و عملکرد دقیق آن ، آن را به یک عنصر اساسی در اطمینان از ایمنی و کارآیی عملیات الکتریکی تبدیل می کند.

ارسال استعلام

توضیحات محصول

ورق های فولادی سیلیکون نورد سرد: به عنوان مواد اصلی در PT 11kV استفاده می شود. این ورق های دارای سرماخوردگی هستند و دارای خواص مغناطیسی استثنایی از جمله نفوذپذیری بالا و از بین رفتن هسته کم هستند. این خصوصیات آنها را برای ترانسفورماتورهای ولتاژ مناسب می کند.

ترانسفورماتور ولتاژ با استفاده از ورق های فولادی سیلیکون سرد به عنوان ماده اصلی ، می تواند به انتقال انرژی کارآمد برسد و در نتیجه باعث افزایش کارایی کلی سیستم می شود. در مقایسه با مواد جایگزین ، ورق های فولادی سیلیکون با نورد سرد ، حلقه های هیسترزیس پایین تر و تلفات مغناطیسی را نشان می دهند و در نتیجه باعث کاهش زباله های انرژی و مصرف انرژی کمتری می شوند.

رزین اپوکسی: رزین اپوکسی دارای خواص دی الکتریک عالی و استحکام مکانیکی است ، اولین انتخاب از مواد عایق PT 11kV است. ریخته گری اپوکسی عایق قابل اعتماد را ارائه می دهد که از اجزای داخلی در برابر تجزیه الکتریکی و عوامل محیطی محافظت می کند.

مس: هادی های مس به طور معمول برای سیم پیچ در 11 کیلو ولت PT استفاده می شوند. این مواد هدایت الکتریکی بالایی و دوام مکانیکی را ارائه می دهند و امکان انتقال کارآمد سیگنال های ولتاژ را در حالی که تحمل فشارهای عملیاتی را دارند ، امکان پذیر است.

مواد (رزین اپوکسی): 11 کیلو ولت PT از محفظه های ساخته شده از رزین اپوکسی استفاده می کند ، که دارای خواص عایق عالی است و می تواند از عبور جریان یا ولتاژ برای عملکرد مدار ایمن جلوگیری کند. همچنین در برابر دمای بالا و خوردگی مقاوم است و عملکرد آب بندی خوبی برای قابلیت های ضد آب و ضد رطوبت دارد. ترانسفورماتورهای اپوکسی در مقایسه با ترانسفورماتورهای ناشی از نفت سبک تر و آسان تر هستند.

برتری 11 کیلو ولت PT

آبکاری محصول ما از پیچ ها و صفحه پایین به 8um/min می رسد که بیشتر ضد رطوبت و ضد زنگ است. براق بهتر است.

1.	کاربرد	اندازه گیری
2.	نصب	داخلی
3.	عایق	رزین
4.	نوع	القاء ولتاژ
5.	ساخت و ساز	بازیگران رزین اپوکسی از نوع خشک
6.	تعداد فاز	فاز Singe (1 مجموعه = 3 شماره.)
7.	بسامد	50 هرتز
8.	نصب شده	پشتیبانی از ساختار گانری نصب شده
9.	ولتاژ دارای رتبه اولیه سیستم	11 کیلو ولت (فاز به فاز)
10.	حداکثر ولتاژ حداکثر سیستم	12 کیلو ولت (فاز به فاز)
11.	زمین های زمینی	به طور مؤثر
12.	عایق اساسی (مقاومت در برابر ضربه ولتاژ)	75 کیلو ولت
13.	فرکانس قدرت مقاومت در برابر ولتاژ	28 کیلو ولت
14.	انتهای خنثی سیم پیچ اولیه ، برای اتصال مستقیم به زمین	عایق بندی شده برای مقاومت در برابر 10 کیلو ولت تست فرکانس پایین.
15.	نوع سیم پیچ ثانویه	سیم پیچ
16.	نسبت تحول	11 کیلو ولت // 3/0.11 کیلو ولت/3
17.	فاصله خزانه	25 میلی متر در کیلو ولت (حداقل)
18.	بار ثانویه بار	7.5 تا 10 VA
19.	عامل محدودیت ولتاژ	1.2 مداوم و 1.5 برای 30 ثانیه
20.	طبقه دقت	0.2 برای اندازه گیری.
21.	استاندارد	طراحی ، ساخت ، آزمایش ، نصب و عملکرد مطابق با جدیدترین است نسخه های IEC 61869-1 و IEC 61869-3.
